El problema más caro es el que aparece durante la instalación
En un proyecto de cable submarino, encontrar una roca, un ducto abandonado o una capa de sedimento inadecuada no siempre representa un problema grave. La diferencia está en cuándo se detecta.
Si el hallazgo ocurre durante la ingeniería, la ruta puede desplazarse, el método constructivo puede ajustarse y los permisos pueden tramitarse con tiempo. Si aparece cuando la embarcación de instalación, la tripulación y los equipos especializados ya están en el sitio, una condición aparentemente pequeña puede alterar el cronograma completo.
Un cambio tardío puede requerir nuevas líneas de levantamiento, revisión de planos, ingeniería adicional, modificaciones en la longitud del cable, actualización de permisos y una segunda movilización. El impacto económico depende de la escala, la profundidad, la embarcación y el método de instalación; no existe una cifra aplicable a todos los proyectos. Aun así, cuando varios de estos factores coinciden, el costo acumulado puede llegar a millones de dólares.
Ahí se encuentra el verdadero valor de un Cable Route Survey (levantamiento para el diseño de una ruta de cable submarino): identificar las condiciones del corredor antes de que la construcción entre en su etapa más costosa.
Este estudio no se limita a producir una imagen del fondo marino. Su propósito es convertir un entorno poco conocido en información técnica que permita decidir por dónde instalar el cable, cómo protegerlo y qué riesgos deben resolverse antes de iniciar la obra.
Más que un levantamiento: una herramienta para administrar riesgos
Un Cable Route Survey integra información hidrográfica, geofísica, geotécnica, ambiental y geoespacial para caracterizar el corredor propuesto. Los alcances cambian según la longitud de la ruta, la profundidad del agua, el tipo de cable y las condiciones del sitio, pero la pregunta central permanece:
¿Puede instalarse y mantenerse este cable de forma segura a lo largo de toda la ruta?
Responderla exige conocer mucho más que la profundidad. También se necesita identificar la morfología del lecho marino, la distribución de los sedimentos, la presencia de objetos o infraestructura previa, las condiciones del subsuelo y los procesos que podrían modificar el corredor durante la vida útil del sistema.
Las recomendaciones del International Cable Protection Committee (ICPC) reúnen buenas prácticas de planeación, levantamiento, instalación, mantenimiento y protección orientadas a mejorar la seguridad y confiabilidad de los sistemas submarinos. La Organización Hidrográfica Internacional, mediante la publicación S-44, establece criterios para la planeación, adquisición, incertidumbre y control de calidad de los levantamientos hidrográficos.

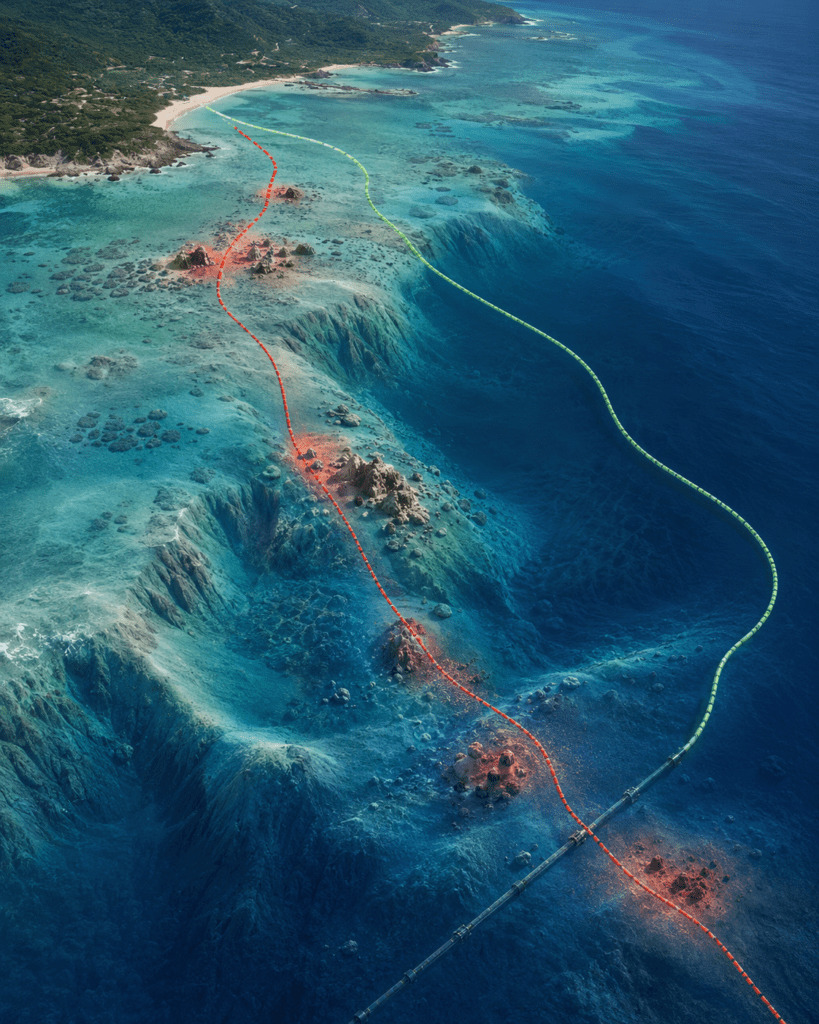

Figura 1. Comparación conceptual entre una ruta preliminar y un corredor optimizado durante un Cable Route Survey.
La información hidrográfica, geofísica, ambiental y geoespacial permite ajustar el corredor antes de la construcción, evitando obstáculos, hábitats sensibles e infraestructura existente que podrían incrementar el riesgo durante la instalación.
Concepto clave
¿Qué es un Cable Route Survey?
Es el conjunto coordinado de estudios de campo y análisis de ingeniería que permite caracterizar una ruta submarina, identificar restricciones y obtener los datos necesarios para definir su trazado, profundidad de enterramiento, método de protección y condiciones de instalación.
No todos los proyectos necesitan exactamente los mismos equipos. En aguas someras puede requerirse una resolución especialmente alta por la presencia de arrecifes, zonas de navegación, fondos variables e infraestructura costera. En rutas profundas, los riesgos pueden estar relacionados con pendientes, cañones submarinos, inestabilidad del fondo o procesos geológicos.
El mapa inicial es una hipótesis, no una respuesta
Todo proyecto comienza con información existente. Durante el Desktop Study (estudio preliminar de gabinete) se consultan cartas náuticas, imágenes satelitales, modelos batimétricos, registros de infraestructura submarina, antecedentes ambientales y bases de datos oceanográficas.
Modelos globales como GEBCO permiten reconocer la configuración general del relieve y comparar alternativas preliminares. La malla GEBCO_2026 ofrece elevaciones terrestres y profundidades oceánicas en una cuadrícula global de 15 segundos de arco. Su escala es adecuada para análisis regionales, pero no sustituye un levantamiento local orientado a construcción, sobre todo cuando se necesita reconocer objetos pequeños, cambios bruscos de pendiente o variaciones sedimentarias.
La ruta obtenida en gabinete debe entenderse como un corredor de trabajo: una primera hipótesis que será comprobada en campo.
Una carta puede mostrar una zona aparentemente libre y no registrar un cable antiguo. Un modelo regional puede representar un fondo uniforme, aunque dentro de esa superficie exista un afloramiento rocoso. Una imagen satelital puede sugerir un sustrato arenoso sin revelar qué ocurre varios metros bajo el lecho marino.
El objetivo del Cable Route Survey no es demostrar que la primera línea era correcta. Es reunir evidencia suficiente para modificarla cuando sea necesario.
Figura 2. Levantamiento hidrográfico en aguas someras para la caracterización de un corredor submarino.
Las campañas de campo integran posicionamiento GNSS, ecosondas, sensores geofísicos y software de adquisición para obtener información de alta resolución que permita validar o modificar la ruta propuesta durante el Desktop Study.
Cinco hallazgos capaces de cambiar el costo del proyecto
1. Roca donde se esperaba arena
El enterramiento es una de las medidas más comunes de protección en sectores cercanos a costa. NOAA señala que los cables suelen enterrarse en zonas nearshore, mientras que en sectores offshore pueden colocarse directamente sobre el fondo, según las condiciones del proyecto.
Para enterrar un cable se necesita conocer la naturaleza del material. Un arado, una zanjadora o un sistema de jetting no se comportan igual sobre arena suelta, grava, coral consolidado o roca.
Una ruta diseñada bajo la suposición de que el fondo es arenoso puede volverse inviable al encontrar una capa rocosa somera. El equipo podría perder capacidad de penetración, sufrir daños o dejar el cable con menor cobertura de la prevista.
La batimetría multihaz ayuda a reconocer afloramientos, escarpes, bloques y cambios morfológicos. El perfilador del subsuelo permite investigar si el material apto para enterramiento tiene el espesor necesario o si existe un reflector duro a poca profundidad.
Detectarlo durante el estudio permite desplazar la ruta o seleccionar otra solución de protección. Encontrarlo durante la obra obliga a resolver el problema con los recursos ya movilizados.
2. Infraestructura que no aparece en los registros
El fondo marino conserva rastros de décadas de actividad: cables fuera de servicio, tuberías, anclas, cadenas, estructuras portuarias y objetos metálicos que quizá nunca fueron incorporados a una base de datos.
Los registros existentes son una referencia, pero su precisión puede variar. La propia documentación de un conjunto de datos de NOAA sobre cables submarinos advierte que las ubicaciones representadas son generales y dependen de las fuentes originales.
El Side Scan Sonar (sonar de barrido lateral) permite reconocer objetos y texturas sobre el fondo mediante sus respuestas y sombras acústicas. La magnetometría marina complementa esa información al identificar anomalías asociadas con materiales ferromagnéticos, incluso cuando se encuentran parcialmente enterrados.
Encontrar una anomalía no significa saber inmediatamente qué objeto la produce. Se requiere revisar su forma, intensidad, posición, relación con registros previos y, en algunos casos, realizar líneas de confirmación o una inspección directa.
Esa incertidumbre forma parte del trabajo. Lo importante es detectarla antes de que el cable cruce una zona potencialmente conflictiva.

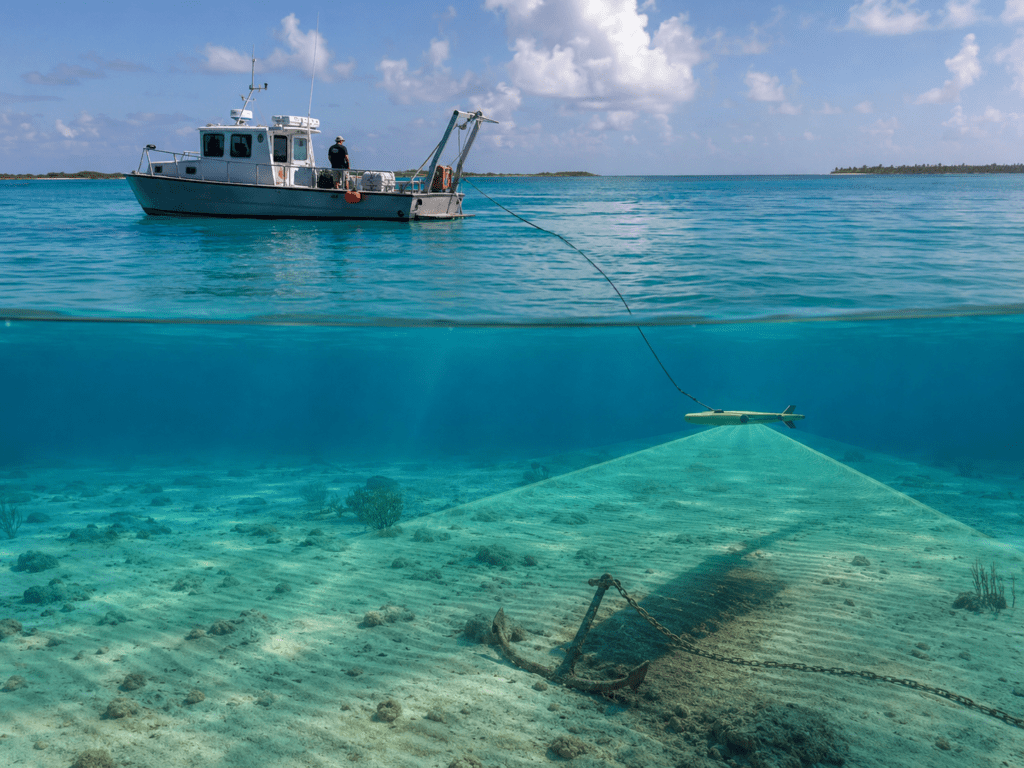

Figura 3. Identificación de objetos sobre el fondo marino mediante Side Scan Sonar.
Las imágenes acústicas permiten reconocer objetos, cambios de textura y anomalías superficiales que podrían representar un riesgo para la instalación o la operación de un cable submarino.
3. Un subsuelo poco apto para el enterramiento
La superficie puede verse uniforme y esconder condiciones muy distintas.
Un corredor arenoso puede contener capas consolidadas a poca profundidad. También puede cruzar un paleocanal relleno con sedimentos blandos, lentes de grava o sectores donde el espesor del material disponible no alcanza para lograr la cobertura de diseño.
El Sub Bottom Profiler (perfilador del subsuelo marino) emite pulsos acústicos que permiten interpretar reflectores bajo el lecho. La penetración y resolución dependen de la frecuencia del equipo, del tipo de sedimento y de las condiciones del sitio.
Esta información ayuda a responder preguntas constructivas concretas:
- ¿Existe espesor suficiente para enterrar el cable?
- ¿A qué profundidad aparece un material consolidado?
- ¿La estratigrafía es continua a lo largo del corredor?
- ¿Hay estructuras enterradas o cambios que ameriten una investigación adicional?
El perfil acústico no reemplaza automáticamente el muestreo geotécnico. Ambos tipos de información pueden complementarse cuando la ingeniería exige conocer propiedades físicas del sedimento. La geofísica muestra la continuidad espacial; las muestras ayudan a confirmar qué materiales producen esa respuesta.

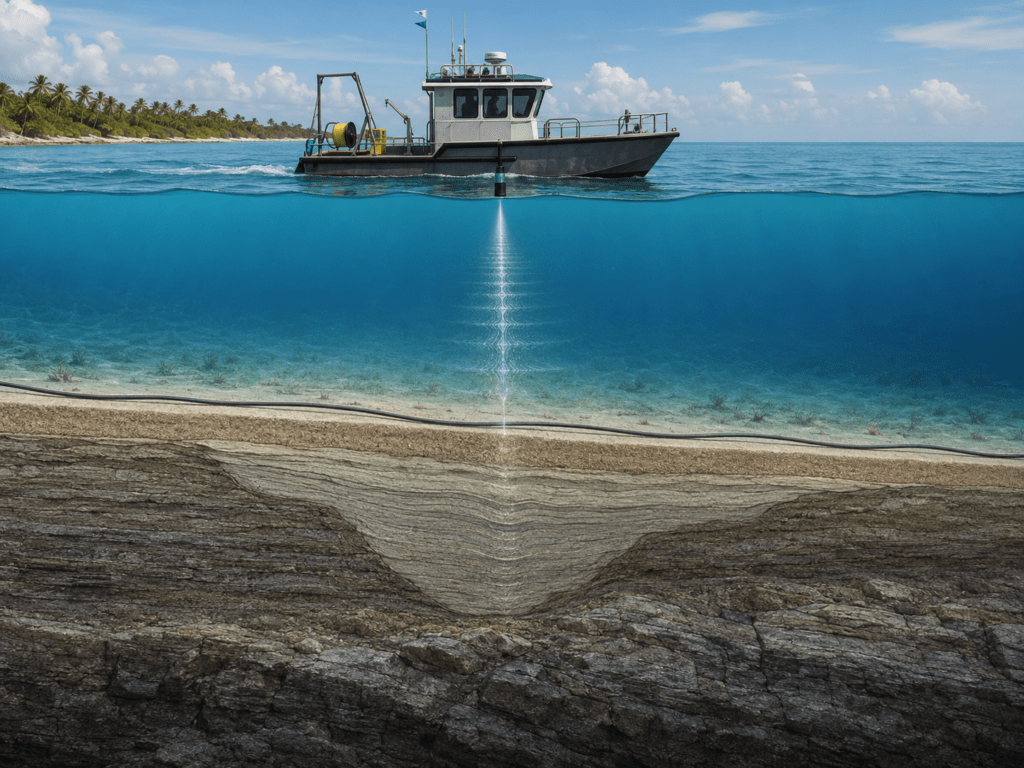

Figura 4. Interpretación del subsuelo marino mediante Sub Bottom Profiler para evaluar las condiciones de enterramiento del cable.
Los perfiles acústicos permiten identificar la continuidad de los sedimentos, la profundidad de materiales consolidados y otras características del subsuelo que influyen en la selección del método constructivo.
4. Restricciones ambientales que obligan a modificar el corredor
La ruta técnicamente más corta puede atravesar hábitats sensibles.
Arrecifes, praderas de pastos marinos, manglares, zonas de restauración o áreas protegidas pueden requerir cambios de alineamiento, métodos constructivos específicos o ventanas temporales de trabajo.
La selección cuidadosa del corredor es una de las principales oportunidades para reducir afectaciones antes de la instalación. Las publicaciones del ICPC sobre protección y ambiente señalan la necesidad de integrar el conocimiento de los hábitats, amenazas naturales y usos humanos durante la planeación y protección de los cables.
Rodear una zona sensible puede incrementar la longitud del sistema. A primera vista, eso parece un costo adicional. En la escala completa del proyecto, puede evitar conflictos regulatorios, rediseños posteriores, medidas compensatorias o intervenciones sobre ecosistemas que no debieron formar parte del corredor.
La ingeniería no busca la línea más corta. Busca una ruta que pueda construirse, autorizarse y mantenerse con riesgos razonables.
5. Un fondo que seguirá cambiando después de la instalación
El levantamiento representa las condiciones observadas durante una campaña, pero el fondo marino no es estático.
Corrientes, oleaje, tormentas y transporte de sedimentos pueden modificar barras, dunas, canales y sectores costeros. En zonas con movilidad significativa, un cable enterrado puede quedar expuesto; en otras, puede cubrirse bajo espesores mayores a los previstos.
En aguas profundas también existen riesgos. El ICPC ha documentado la relevancia de cañones submarinos, corrientes de turbidez, volcanismo y otros procesos capaces de dañar cables o afectar su ruta.
Reconocer formas sedimentarias, pendientes y evidencias de movilidad permite identificar sectores donde no basta con conocer la profundidad actual. Puede ser necesario analizar la estabilidad del corredor, considerar mayor protección o programar inspecciones durante la operación.
Un Cable Route Survey no predice con exactitud todo lo que ocurrirá durante 25 o 30 años. Sí permite reconocer señales de actividad y reducir las decisiones basadas únicamente en una fotografía momentánea del fondo.
¿Dónde aparece el ahorro?
El ahorro no proviene de una cifra fija ni puede expresarse igual para todos los proyectos.
Depende de la longitud de la ruta, la profundidad, el tipo de embarcación, el cable, el sistema de enterramiento, las condiciones regulatorias y el momento en que se descubre la restricción.
El beneficio económico aparece al evitar o reducir eventos como:
- días de espera con embarcaciones y equipos movilizados;
- repetición de campañas de campo;
- cambios urgentes en la ingeniería;
- fabricación de tramos adicionales;
- nuevas gestiones ambientales o regulatorias;
- daños a herramientas de instalación;
- reparaciones por exposición, cruces deficientes o protección insuficiente.
Mover una línea en un entorno GIS puede tomar unas horas de análisis. Cambiarla cuando el cable ya fue fabricado y el buque se encuentra en operación es otra historia.
El título de este artículo habla de ahorrar millones porque esa escala es posible en proyectos grandes cuando convergen retrasos, nuevas movilizaciones y cambios constructivos. No debe interpretarse como un ahorro garantizado. El valor real del estudio es proporcional al riesgo que logra identificar y a la etapa en la que lo descubre.
Figura 5. Diferencia entre detectar una restricción durante la ingeniería y descubrirla durante la instalación offshore.
Identificar una condición desfavorable antes de movilizar embarcaciones y equipos especializados permite replantear la ingeniería con menor impacto técnico, económico y operativo.
¿Sabías que…?
La ruta más económica sobre el mapa no siempre es la de menor costo total. Un corredor ligeramente más largo puede requerir menos protección, evitar un cruce complejo o reducir la probabilidad de reparaciones futuras.
De los datos a una decisión constructiva
Un levantamiento puede generar millones de registros, pero acumular datos no basta.
Cada tecnología responde una parte del problema:
| Tecnología |
Pregunta de ingeniería |
| Batimetría multihaz | ¿Cuál es la profundidad y cómo cambia el relieve? |
| Side Scan Sonar | ¿Qué objetos y texturas existen sobre el fondo? |
| Sub Bottom Profiler | ¿Qué capas o estructuras existen bajo el lecho? |
| Magnetometría marina | ¿Hay anomalías asociadas con objetos metálicos? |
| GNSS y sistemas de orientación | ¿Dónde se encuentra cada medición y cómo se movió la embarcación? |
| Muestreo geotécnico | ¿Qué propiedades físicas tienen los materiales? |
| Información ambiental | ¿Qué hábitats o restricciones condicionan la ruta? |
Los datos deben procesarse, corregirse y someterse a controles de calidad acordes con los objetivos del proyecto. La edición 6.2.0 de la S-44 de la Organización Hidrográfica Internacional define principios aplicables a los levantamientos hidrográficos, entre ellos requisitos de incertidumbre, cobertura, detección de objetos y documentación. La orden o especificación seleccionada debe responder al uso final de la información; no todos los proyectos requieren la misma cobertura ni los mismos umbrales.
Después, batimetría, imágenes acústicas, perfiles de subsuelo, anomalías magnéticas, muestras y restricciones ambientales se integran en un sistema GIS.
Sobre esa base se comparan alternativas, se clasifican riesgos y se define el corredor preferente. El producto final no es solo un mapa. Incluye la trazabilidad técnica que explica por qué se recomienda una ruta y qué precauciones deben seguirse durante la instalación.

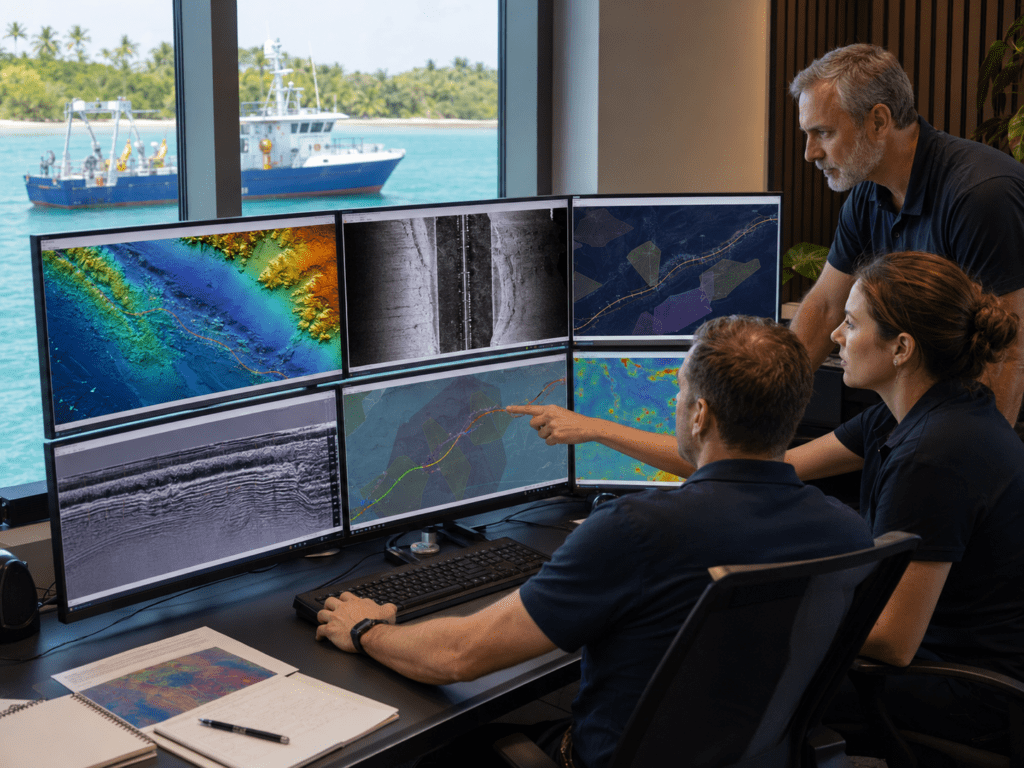

Figura 6.Integración de información hidrográfica, geofísica y ambiental para el diseño final de una ruta submarina.
La batimetría, el Side Scan Sonar, el Sub Bottom Profiler, la magnetometría, la información ambiental y el análisis GIS se integran para definir el corredor recomendado y los criterios técnicos de instalación.
Problema, acción y resultado
Problema
Una ruta preliminar fue definida con batimetría regional y antecedentes incompletos. El corredor parecía corto, pero existía incertidumbre sobre el tipo de fondo, objetos enterrados y continuidad de los sedimentos.
Acción
Se diseñó un Cable Route Survey con cobertura hidrográfica y geofísica. La campaña integró batimetría multihaz, Side Scan Sonar, Sub Bottom Profiler, posicionamiento geodésico y análisis GIS. Los hallazgos se compararon con restricciones ambientales e infraestructura conocida.
Resultado
La ruta fue ajustada antes de la instalación. Se evitaron sectores con condiciones desfavorables, se definieron zonas que requerían protección específica y se entregó información para planear el método constructivo.
Este ejemplo no representa un ahorro idéntico en todos los casos. Muestra cómo una decisión temprana puede evitar que una restricción técnica se convierta en una contingencia durante la obra.
Experiencia aplicada en el Caribe
En Tecnoceano hemos trabajado en levantamientos hidrográficos y geofísicos para infraestructura submarina en el Caribe mexicano y Centroamérica.
Entre estas experiencias se encuentra la caracterización de aproximadamente 18 kilómetros de corredor para un enlace de telecomunicaciones en la zona intercontinental de Isla Mujeres. El trabajo integró adquisición hidrográfica, interpretación del fondo y procesamiento de información para apoyar el análisis de la ruta.
También hemos participado en estudios para sistemas de suministro eléctrico mediante cable submarino en Belice, donde fue necesario evaluar las condiciones del fondo y del subsuelo entre zonas insulares.
En distintos proyectos, nuestro equipo ha contribuido a la ingeniería y ejecución asociada con más de 5 kilómetros de infraestructura submarina instalada.
Estos datos no significan que dos rutas se comporten igual. Cada corredor presenta combinaciones particulares de profundidad, sedimentos, ecosistemas, oleaje, navegación e infraestructura existente. La experiencia ayuda a reconocer patrones, pero la decisión debe basarse en los datos del sitio.

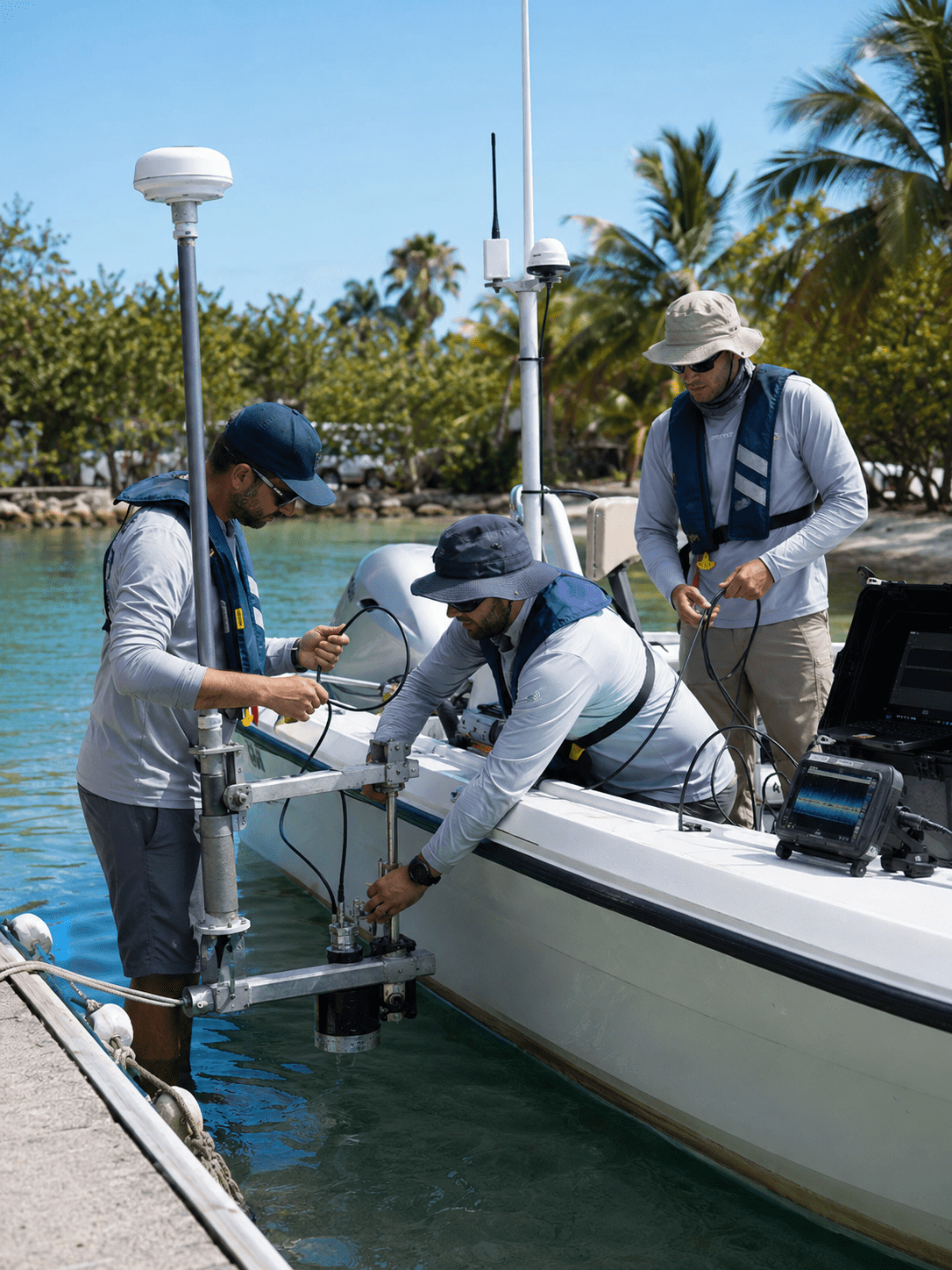

Figura 7. Campaña hidrográfica y geofísica desarrollada por Tecnoceano para proyectos de infraestructura submarina en el Caribe.
Las campañas integran planeación, adquisición de datos, procesamiento e interpretación para apoyar la toma de decisiones durante el diseño de rutas submarinas.
La tecnología identifica; la ingeniería decide
Un equipo de alta resolución puede mostrar una anomalía con gran detalle, pero no determina por sí solo si la ruta debe modificarse.
La decisión requiere interpretar el hallazgo dentro del proyecto completo.
Una roca aislada puede rodearse. Un campo extenso de bloques puede cambiar el método de instalación. Una anomalía magnética puede justificar líneas adicionales. Un paleocanal puede ser compatible con la ruta o representar un sector de alta movilidad.
La calidad del Cable Route Survey depende tanto de la instrumentación como de la planeación, calibración, posicionamiento, procesamiento y experiencia del equipo que interpreta los resultados.
Ese componente humano es el que transforma mediciones acústicas y geoespaciales en decisiones capaces de proteger la inversión.
Mucho más que un requisito previo
Un Cable Route Survey puede parecer pequeño frente al costo total de fabricar, transportar e instalar un sistema submarino. Su influencia, en cambio, alcanza casi todas las etapas del proyecto.
- Define la ruta.
- Orienta el diseño de enterramiento.
- Ayuda a elegir métodos constructivos.
- Sustenta decisiones ambientales.
- Identifica cruces y obstáculos.
- Reduce el número de sorpresas durante la instalación.
Su valor no debe medirse únicamente por los kilómetros levantados o la cantidad de archivos entregados, sino por la incertidumbre que logra retirar del proyecto.
Cuando el buque cablero llega al sitio, ya no debería estar explorando. Debería estar ejecutando una ruta estudiada, interpretada y respaldada por información suficiente.
Ahí es donde un estudio realizado meses antes puede evitar que una decisión tardía cueste millones.
Ficha técnica
| Concepto |
Información |
| Tipo de estudio | Cable Route Survey |
| Objetivo | Caracterizar el corredor y reducir riesgos antes de la instalación |
| Etapas principales | Desktop Study, planeación, adquisición, procesamiento, interpretación e ingeniería de ruta |
| Tecnologías frecuentes | Batimetría multihaz, Side Scan Sonar, Sub Bottom Profiler, magnetometría y GNSS |
| Información complementaria | Muestreo geotécnico, análisis ambiental, registros de infraestructura y datos metaoceanográficos |
| Riesgos evaluados | Obstáculos, roca, sedimentos inadecuados, cruces, hábitats sensibles y movilidad del fondo |
| Producto principal | Corredor recomendado con interpretación técnica, riesgos y criterios constructivos |
| Beneficio | Reducir cambios tardíos, tiempos de espera y contingencias durante la instalación |
Antes de programar una campaña hidrográfica, se integra información disponible de diversas fuentes para identificar corredores potenciales, restricciones ambientales y posibles riesgos constructivos. Este proceso, conocido como Desktop Study, permite definir una estrategia de levantamiento más eficiente y enfocada.

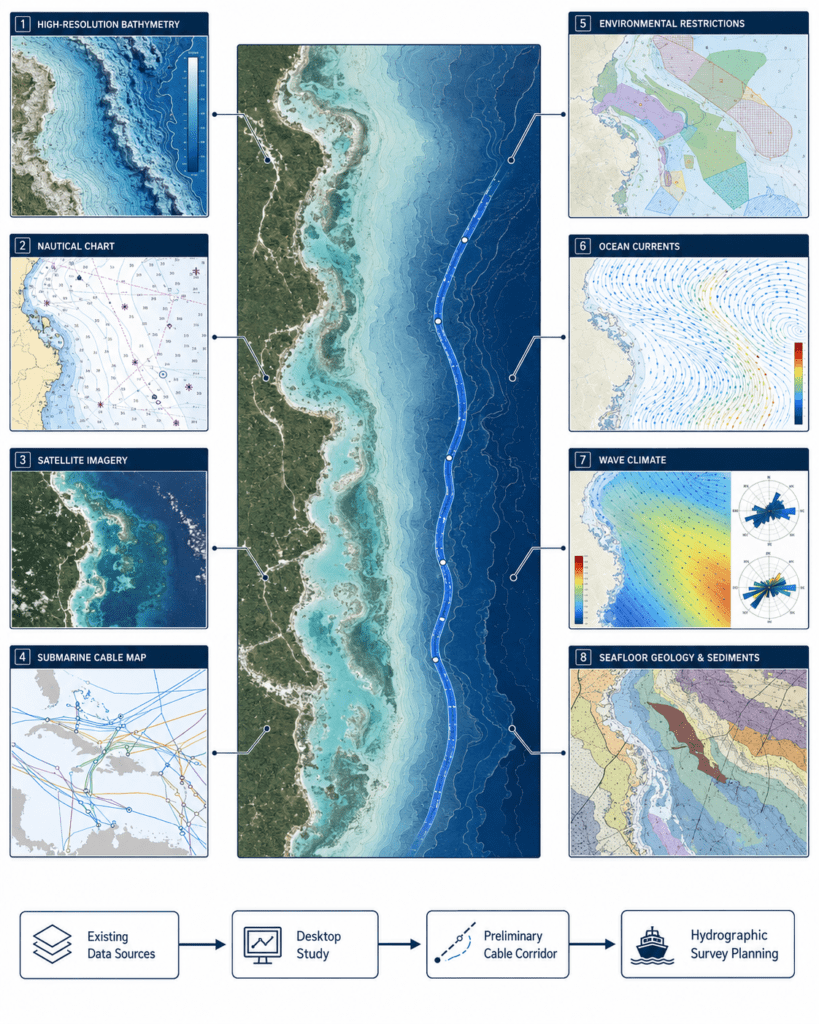

Figura 8. Proceso de integración de información geoespacial para la definición preliminar de un corredor submarino.
